1 引言
現代遠程測控任務要求能對各種工業系統進行遠程監視、控制以及遠程數據傳送，傳統的集中測控系統已經滿足不了復雜、遠程(異地)和范圍較大的分布式測控任務的需求。而且多數的工業控制和通信設備中，采用的是符合rs232標準的串行口設備。在internet技術向全球各個領域普及的同時，如何將串行口的數據轉發到網絡上，實現設備的遠程控制、數據的遠程傳輸便成了一個亟待解決的問題。同時，考慮到成本問題，以往設備又不可能全部淘汰。因此，本文提出一種基于tcp/ip的串口轉換網關解決方案。
串口轉換網關使得串口數據流到以太網數據流的傳輸成為可能。它能連接rs232串口設備，并將串口數據進行選擇和處理，把rs232接口的數據流轉化成以太網數據流，這樣就可以進行網絡化的數據處理，實現串行數據的網絡化。采用此種方案，無需淘汰原有串口設備，多臺設備可同時入網，既可以提高設備利用率，又節約組網費用，還可在已有的網絡基礎上簡化布線復雜度。
2 硬件結構
由stc89c58單片機和rtl8019-as以太網控制器組成硬件平臺,編寫網絡設備的驅動程序，實現以太網通信功能。該系統的硬件結構如圖1所示。該系統模塊可滿足具有rs-232接口的電氣設備的遠程監控工作需求，是一種具有實際意義的網絡通信模塊，該模塊利用網絡接口芯片rtl8019as使得測控設備能以低廉的費用、簡單的方式接入局域網。以網絡接口芯片rtl8019as的主要性能符合ethernetⅱ與ieee802.3標準，全雙工，收發可同時達到10mb/s的速率。遠程端pc機把數據發給以太網接口，以太網接口把數據存入ram中，現場串口裝置與單片機進行通訊，從ram中取出數據作為現場設備的控制命令，從而使現場設備工作狀態發生變化。

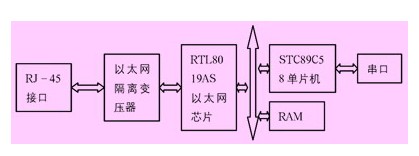

圖1 系統結構圖
rtl8019as內部有2塊ram區，一塊32bytes，地址為0x0000-0x0001f，用于存儲以太網物理地址。一塊16kbram地址為0x4000-ox7fff，要接收和發送數據包就必須通過dma讀寫此ram。rtl8019as內部可分為遠程dma接口、本地dma接口、mac邏輯、數據編碼解碼邏輯和其他端口。rtl8019as具有32bit輸入輸出地址，遠程dma地址偏移量0x10h-0x17h都可以用來做遠程dma端口，只要用其中一個就可以了，一般使用0x10h。遠程dma是cpu從網卡的ram里讀取數據到系統ram中，或者發送數據到網卡的ram中。本地dma是網卡接收以太網上傳來的數據，或者發送網卡ram 里的數據到以太網(啟動命令后，網卡自動完成)。
本地dma完成控制線與網線的數據交換，處理器cpu收發數據只需對遠程dma操作。當處理器要向網絡上發送數據時，先將一幀數據通過遠程dma通道送到rtl8019as中的發送緩存區，然后發出傳送命令。rtl-8019as在完成了上一幀的發送后，再開始此幀的發送。rtl8019as接收到的數據通過mac地址比較、crc校驗后，由fifo存到接收緩存區，收滿一幀后，以中斷或查詢寄存器標志的方式通知主處理器。
3 軟件設計
3.1 rtl8019as初始化
在使用rtl8019as作為網管芯片時，必須對8019進行初始化
{page_select(0);
cr=0x4c;
pstart=0x80;
bnry=0x4c;
tpsr=0x40; //tpsr,發送起始頁寄存器
isr=0xff; //清除所有中斷標志
rcr=0xe0; //rcr,監視模式，不接收數據包
tcr=0xe2; //tcr,look back模式
dcr=0xc8; //數據配置寄存器
imr=0x00; //中斷標志屏蔽寄存器清0
page_select(1);
curr=0x4d;
cr=0x22; // 啟動rtl8019as開始工作
page_select(0);
cr=0x22; //啟動rtl8019as開始工作
isr=0xff; //清除所有中斷標志
rcr=0xcc; //將rtl8019as的物理地址寫入到mar寄存器
tcr=0xe0;
}
3.2 數據封裝
串口進入的數據要想在以太網中傳輸必須按照以太網的幀格式進行封裝，而這是一個逐層封裝的過程。由應用程序?qū)υO(shè)備數據添加appl首部形成應用數據，由tcp協議對應用數據添加tcp首部，逐層對數據進行封裝，最后由rtl8019as芯片對數據添加以太網首部。封裝過程如圖2所示。

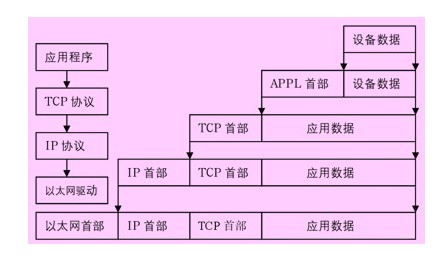

圖2 數據封裝示意圖
封裝后的數據傳輸格式如線下所示：
(1) 前導：由rtl8019as芯片本身產生，用于同步首發雙方的時鐘，并指定傳輸數率。
(2) 目的地址da：以太網數據幀傳輸?shù)哪康牡刂?，?8位二進制地址，全1時表示廣播地址。
(3) 源地址sa：以太網數據幀傳輸?shù)脑吹刂?8位，表示該幀數據的出發點，即發送端的地址。
(4) 幀格式type：類型字段，表明該幀數據的類型。如ip包的數據類型為0800h，arp包的數據類型為0806h。
(5) 數據：以太網規定整個數據包的最大長度為1514字節，在這里規定數據字段不能超過1500字節。
(6) crc及填充位：以太網規定整個數據包必須大于60字節不滿足字節60字節，用任何數據不補足60字節。
3.3 數據處理框架
來自客戶端的數據信息通過rj-45以太網接口，網路接口芯片到達微控制器，微控制器通過內嵌的tcp/ip協議棧，實現地址解析協議、internet控制報文協議、ip協議和用戶數據報協議等協議，從而完成網絡數據的解析和拆封。網絡數據處理編程時候使用如下的程序框架：
{ if(以太網首部幀類型==0x0806)
{arp處理程序}
if(以太網首部幀類型==0x0835)
{parp處理程序}
if(以太網首部幀類型==0x0800)
{ip處理程序}
}
在正常運行時，tcp/ip協議轉換模塊的任務主要是將以太網發送緩沖區的串口幀封裝在udp包中，并傳給ip層；同時，接收以太網數據幀并向上層層解包，分離應用層數據，然后數據的解析處理交由多串口發送模塊完成。接受串口數據后由單片機封裝后寫入以太網發送緩沖區打包傳輸；同時，接收以太網應用層的數據，解析并從串口發出。對于該設計來說，通信數據的具體形式并不重要，它的任務主要是接收/發送，封裝/拆封串口幀，為串口設備提供通用網關接口。
4 結束語
本文介紹了基于tcp/ip的網關轉串口通訊，采用rtl8019as芯片實現了串口設備的網上通訊。較好的適應了，低速，串口的工業場合。在串口電氣設備和網絡之間建起了一道橋梁，實現了串口設備和監控和透明數據傳輸，以及設備的網絡化控制及信息的分布式管理，能夠廣泛的應用在基于以太網的分布式測控網絡中。通過它，我們可以實現對各種實時信號、儀器儀表、民用設施等目標的遠程監視，對各種設備統一管理。這必將大大提高工作效率，改善工作環境，提升人們的生產生活水平。
