12 月 1 日消息 蘋果的 M1 芯片是蘋果在 Mac 上搭載的單核 CPU 基準測試成績最快的芯片，在多核性能方面，也擊敗了許多高端英特爾競品。開發者Erik Engheim 近日分享了對 M1 芯片的深入研究，探討了蘋果新處理器為何比它所取代的英特爾芯片快了那么多。

　　M1 不是 CPU ！

　　首先，M1 并不是一個簡單的 CPU。正如蘋果所解釋的那樣，它是一個系統級芯片，即一系列芯片都被安置在一個硅片封裝中。M1 容納了 8 核 CPU、8 核 GPU（部分 MacBook Air 機型為 7 核）、統一內存、SSD 控制器、圖像信號處理器、Secure Enclave 等大量模塊。這就是我們所說的片上系統 （SoC）。

　　M1 是芯片上的系統，這意味著組成計算機的所有部件都放在一個硅芯片上。

　　英特爾和 AMD 也在單一封裝中內置多個微處理器，但正如 Engheim 所描述的那樣，蘋果之所以有優勢，是因為蘋果沒有像競爭對手那樣專注于通用 CPU 核心，而是專注于處理專門任務的專用芯片。

　　計算機主板的示例。內存、CPU、顯卡、IO控制器、網卡等許多組件可以連接到主板進行相互通信。

　　然而，由于我們今天能夠?qū)⑦@么多晶體管放在硅芯片上，英特爾和AMD等公司開始將多個微處理器放在一個芯片上。今天，我們將這些芯片稱為 CPU 內核。一個核心基本上是一個完全獨立的芯片，可以從內存中讀取指令并執行計算。

　　我們今天能夠在一個硅芯片上放置如此多的晶體管，像英特爾和AMD這樣的公司開始在一個芯片上放置多個微處理器。我們將這些芯片稱為CPU核心。一個核心基本上是一個完全獨立的芯片，它可以從內存中讀取指令并執行計算。

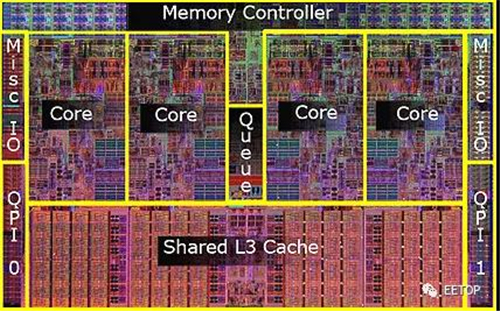

　　具有多個 CPU 內核的微芯片。

　　很長一段時間以來，采用多核方式一直是提高性能的主要方法。但是現在CPU市場上有一家廠商正在背離這一趨勢，這就是蘋果公司。

　　蘋果的異構計算策略并不神秘

　　蘋果并沒有增加更多的通用CPU核心，而是采取了另一種策略：他們開始增加更多的專用芯片來完成一些專門的任務。這樣做的好處是，專用芯片往往能夠在解決特定任務時比通用CPU核心耗電少的多，并且速度更快。

　　這并不是全新的知識。多年來已經有圖形處理單元（GPU）等專用芯片坐在Nvidia和AMD顯卡中執行與圖形相關的操作，速度比通用CPU快得多。

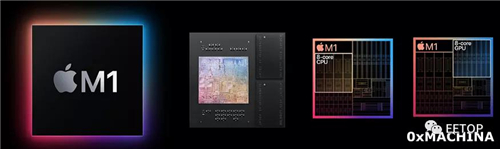

　　蘋果所做的只是朝著這個方向進行更徹底的轉變。M1并不只是擁有通用的核心和內存，而是包含了各種各樣的專用芯片：

　　中央處理器 （CPU） - SoC 的 “大腦”。運行操作系統和應用程序的大部分代碼。

　　圖形處理單元 （GPU） - 處理與圖形相關的任務，如可視化應用程序的用戶界面和 2D/3D 游戲。

　　圖像處理單元（ISP）--可用于加快圖像處理應用所完成的普通任務。

　　數字信號處理器（DSP）--處理比CPU更多的數學密集型功能。包括解壓音樂文件。

　　神經處理單元（NPU）--用于高端智能手機，以加速機器學習（AI）任務。這些任務包括語音識別和攝像頭處理。

　　視頻編碼器/解碼器 - 處理視頻文件和格式的高能效轉換。

　　Secure Enclave - 加密、認證和安全。

　　統一內存--允許CPU、GPU和其他核心快速交換信息。

　　這就是為什么很多人在M1 mac上進行圖像和視頻編輯時都看到了速度提升的部分原因。它們執行的許多任務都可以直接在特定的硬件上運行。這就是為什么一款便宜的M1 Mac Mini可以毫不費力地為一個大的視頻文件編碼，而另一款昂貴的iMac雖然所有的風扇都在全速運轉，但仍然跟不上。

　　藍色的是多個CPU核心訪問內存，綠色的是大量的GPU核心訪問內存

　　統一內存可能會讓你感到困惑。它和共享內存有什么不同？而且過去視頻內存與主內存共享難道不是一個糟糕的想法，性能很差嗎？沒錯，共享內存確實很糟糕。原因是CPU和GPU必須輪流訪問內存。共享就意味著要爭奪數據總線的使用權?；旧?，GPU和CPU不得不輪流使用一個狹窄的管道來做數據交換。

　　但統一內存則并不是這樣的。在統一內存中，GPU核心和CPU核心可以同時訪問內存。因此在這種情況下，共享內存沒有開銷。另外CPU和GPU可以互相告知一些內存的位置。以前CPU必須將數據從其主內存的區域復制到GPU使用的區域。有了統一內存，更像是在說 ：“嘿，GPU先生，我有30MB的多邊形數據，從內存位置2430開始”。GPU就可以開始使用該內存，而不需要做任何復制。

　　這意味著，通過使用相同的內存池，M1上的所有特殊的協同處理器都可以彼此快速交換信息，從而可以顯著提高性能。

　　在統一內存之前，Mac是如何使用GPU的？甚至還可以選擇使用Thunderbolt 3線纜將顯卡安裝在電腦之外。

　　英特爾和AMD為什么不這樣做？

　　如果蘋果所做的事情如此聰明，為什么不是每個人都這么做呢？在某種程度上，確實如此。其他ARM芯片制造商也在越來越多地投入專用硬件。

　　AMD也開始在他們的一些芯片上安裝更強大的GPU，并逐漸向SoC的某種形式發展，加速處理器（APU）基本上是CPU核心和GPU核心放在同一個芯片上。

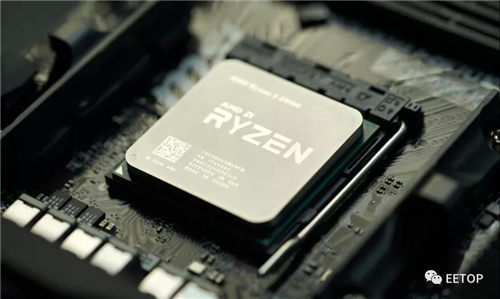

　　AMD Ryzen加速處理單元（APU）將CPU和GPU（Radeon Vega）結合在一個硅片上。但不包含其他協處理器、IO控制器或統一內存。

　　然而，他們之所以不能做到這一點，有著重要的原因。SoC本質上是一個芯片上的整機系統。這使得它更自然地適合于真正的計算機制造商，比如惠普和戴爾。讓我用一個汽車類的比喻來說明，如果你的商業模式是制造和銷售汽車發動機，那么開始制造和銷售整車將是一個不尋常的飛躍。

　　相比之下，對于ARM公司來說，這并不是一個問題。計算機制造商（如戴爾或惠普）可以簡單地授權ARM IP，并購買其他芯片的IP，以增加他們認為其SoC應該具有的任何專用硬件。接下來，他們將設計完成后的產品送到GlobalFoundries或臺積電（TSMC）等半導體代工企業代工生產。

　　這里我們就會發現英特爾和AMD的商業模式存在很大的問題。他們的商業模式是建立在銷售通用CPU的基礎上的，人們只需將這些CPU插槽安裝到PC主板上即可。因此，計算機制造商可以簡單地從不同的供應商那里購買主板、內存、CPU和顯卡，并將它們整合成一個解決方案。

　　但在新的SoC世界里，你不會從不同的供應商那里組裝物理元件。相反，你從不同的供應商那里組裝IP。你從不同的供應商那里購買顯卡、CPU、調制解調器、IO控制器和其他東西的IP，并利用這些IP在內部設計一個SoC。然后找一個代工廠來制造這個東西。

　　現在你有一個很大的問題，因為無論是英特爾、AMD還是Nvidia都不會將他們的IP授權給戴爾或惠普，讓他們?yōu)樽约旱臋C器制造SoC。

　　當然，英特爾和AMD可能會簡單地開始銷售整個成品SoC。但這些要包含什么呢？PC制造商可能對它們應該包含什么有不同的想法。你可能會在英特爾、AMD、微軟和PC制造商之間就應該包含什么樣的專用芯片發生沖突，因為這些芯片需要軟件支持。

　　對于蘋果來說，這很簡單。他們控制著整個部件。他們可以給你例如Core ML的庫，讓開發者寫機器學習的東西。Core ML是在蘋果的CPU上運行還是在神經引擎上運行，這是一個開發者不必關心的實現細節。

　　讓任何CPU快速運行的基本挑戰

　　所以異構計算是一部分原因，但也不是唯一原因。M1上的快速通用CPU核心，叫做Firestorm，它確實非常的的快。這與過去的ARM CPU核心有很大的不同，過去的ARM CPU核心與AMD和Intel核心相比，往往性能非常弱。

　　相比之下，F(xiàn)irestorm擊敗了大多數英特爾核心，幾乎擊敗了最快的AMD Ryzen核心。傳統觀點認為這是不可能發生的。

　　在討論是什么使Firestorm如此快速之前，先了解一下設計更快速的CPU的核心思想到底有些什么？

　　原則上，你可以通過兩種策略的組合來實現：

　　在一個序列中更快地執行更多的指令

　　并行執行盡可能多的指令

　　在80年代，這是很容易實現的。只要提高時鐘頻率，指令就會更快完成。不過一條指令可能需要多個時鐘周期才能完成，因為它是由幾個小任務組成的。

　　然而，今天增加時鐘頻率幾乎是不可能的。這就是人們十多年來一直喋喋不休的“摩爾定律的終結”。

　　因此，它實際上現在更關心的是關于并行執行盡可能多的指令。

　　多核處理器還是亂序處理器？

　　有兩種方法可以解決這個問題。一種是增加更多的CPU內核。從軟件開發人員的角度來看，這就像添加線程。每個CPU核心就像一個硬件線程。由于有兩個核心，CPU可以并發地執行兩個獨立的任務。這些任務可以被描述為存儲在內存中的兩個獨立的程序，也可以實際上是執行了兩次的同一個程序。每個線程都需要做一些記錄，比如線程當前在程序指令序列中的哪個位置。每個線程可以存儲臨時結果，這些結果應該分開保存。

　　原則上，一個處理器可以只有一個內核，運行多個線程。在這種情況下，它只需停止一個線程，并在切換到另一個線程之前存儲當前的進度。后來它又切換回來。這并不能帶來多大的性能提升，只有當一個線程可能會頻繁地停下來等待用戶的輸入、慢速網絡連接的數據等時才會使用。這些可能被稱為軟件線程。硬件線程意味著你有實際的額外的物理硬件，比如額外的內核，以提高速度。

　　這樣做的問題是，開發人員必須編寫代碼來利用這種優勢。有些任務，如服務器軟件，很容易這樣編寫。你可以想象單獨處理每個連接的用戶。這些任務彼此獨立，因此對于服務器，特別是基于云的服務，擁有大量核心是一個很好的選擇。

　　安培Altra Max ARM CPU 128核，專為云計算設計，有很多硬件線程是一個優勢

　　這就是為什么你會看到安培等ARM CPU廠商生產的CPU，比如Altra Max，它擁有瘋狂的128個核心。這種芯片是專門為云計算而生的。你不需要瘋狂的單核性能，因為在云計算中，每瓦都要有盡可能多的線程來處理盡可能多的并發用戶。

　　相比之下，蘋果則是完全相反的一端。蘋果制造的是單用戶設備。大量的線程并不是一個優勢。他們的設備用于游戲、視頻編輯、開發等。他們希望臺式機具有更快速的響應圖形和動畫能力。

　　臺式機軟件一般不是為了利用大量核心而制造的。例如，電腦游戲可能會從8個核心中受益，但像128個核心這樣的東西就完全是一種浪費。相反，你會想要更少但更強大的核心。

　　有趣的是，亂序執行是一種并行執行更多指令的方式，但不需要將這種能力暴露為多個線程。開發者不需要專門編寫軟件代碼來利用它。從開發者的角度來看，它只是看起來每個核心運行得更快。

　　要理解這個工作原理，你需要了解一些關于內存的事情。在一個特定的內存位置請求數據是很慢的。但是得到1個字節和得到比如說128個字節相比，在延遲上并沒有區別。數據是通過我們所說的數據總線發送的。你可以把它看成是內存和CPU不同部分之間的道路或管道，數據會被推送過去。如果數據總線足夠?qū)?，你就可以同時獲得多個字節的數據。

　　這樣CPU每次都會得到一整塊指令來執行。它們被記錄下來，一個接一個地被執行?，F(xiàn)代微處理器執行的是我們所說的亂序（OoO）執行。

　　這意味著它們能夠快速分析一個緩沖區的指令，并查看哪些指令依賴于哪些指令。請看下面的簡單例子：

　　01: mul r1, r2, r3    // r1 ← r2 × r3

　　02: add r4, r1, 5     // r4 ← r1 + 5

　　03: add r6, r2, 1     // r6 ← r2 + 1

　　乘法運算往往是一個緩慢的過程。假設它需要多個時鐘周期來執行。第二條指令必須等待，因為它的計算依賴于將被放入寄存器。r1的結果。

　　而第3條指令并不依賴于前面指令的計算。因此，亂序處理器可以開始并行計算這條指令。

　　然而，更現實的情況是，我們討論的是數百條指令。CPU能夠找出這些指令之間的所有依賴關系。

　　它通過觀察每條指令的輸入來分析這些指令。輸入是否依賴于一條或多條其他指令的輸出？我們所說的輸入和輸出是指包含以前計算結果的寄存器。

　　如：指令依賴于輸入由。產生的輸入。我們可以把這些關系串聯起來，形成一個復雜的長圖，CPU可以通過這個圖來工作。節點是指令，邊是連接它們的寄存器。

　　add r4，r1，5r1mul r1，r2，r3

　　CPU可以分析這樣的節點圖，并確定哪些指令可以并行執行，以及在執行之前需要在哪里等待多個依賴計算的結果。

　　很多指令會提前完成，但我們不能將它們的結果正式生效。并不能立即提交它們，否則會以錯誤的順序提供結果。指令的執行順序必須與指令發布的順序相同。

　　就像一個堆棧，CPU會不斷地從頂部彈出已完成的指令，直到碰到一條未完成的指令。

　　我們還沒有完全完成這個解釋，但這給了你一點線索。基基本上你可以有程序員必須知道的并行性，或那種CPU假裝好像一切都是單線程。然而，在幕后它卻在“亂施黑魔法”。

　　正是卓越的亂序執行力，讓M1上的Firestorm核心大放異彩，名聲大噪。事實上，它比英特爾或AMD的任何產品都要強得多。很可能比主流市場上其他任何處理器都要強。

　　為什么AMD和Intel的亂序執行不如M1？

　　在我對亂序執行（OoO）的解釋中，我跳過了一些重要的細節，這一點需要說明。否則就無法理解為什么蘋果走在前面，而英特爾和AMD未必能趕上。

　　我說過的那個大的“暫存器”實際上叫做“重新排序緩沖區”（ROB），它不包含正常的機器碼指令。不是CPU從內存中取出來執行的那些，而是CPU指令集架構（ISA）中的指令。也就是我們所說的x86、ARM、PowerPC等指令。

　　然而在CPU內部，它的工作原理是完全不同的指令集，程序員是看不到的。我們稱這些指令為微操作（micro-ops或μops）。ROB中充滿了這些micro-ops。

　　對于CPU來說這些微操作更加實用。原因是微操作非常寬（包含很多位），可以包含各種元信息。

　　你不能將此類信息添加到 ARM 或 x86 指令中，因為它會：

　　程序二進制文件臃腫化

　　公開有關CPU 工作方式的詳細信息（是否具有 OoO 單元）具有寄存器重命名和許多其他詳細信息。

　　許多元信息僅在當前執行的上下文中才有意義。

　　你可以把它想象成寫程序的時候。你有一個公共的API，需要穩定的，大家都在用。也就是ARM，x86，PowerPC，MIPS等指令集。微指令基本上就是用來實現公共API的私有API。

　　而且微操作對于CPU來說，通常比較容易操作。為什么這么說呢？因為它們每個都只做一個簡單的有限的任務。常規的ISA指令可能會比較復雜，導致一堆東西發生，因此實際上轉化為多個微操作。

　　對于 CISC CPU，通常別無選擇，只能使用微操作，否則大型復雜的 CISC 指令將使流水線和亂序幾乎不可能實現。

　　RISC CPU可以選擇。所以例如較小的ARM CPU根本就不使用微運算。但這也意味著它們無法做到OoO等。

　　但你想知道這些為什么重要嗎？為什么知道這些細節對理解為什么蘋果在AMD和Intel上占了上風很重要？

　　這是因為快速運行的能力取決于于你用微操作填滿ROB的速度和數量。你填滿的越快，它就越大，你就有更多的機會選擇你可以并行執行的指令，從而提高性能。

　　機器代碼指令被我們稱之為指令解碼器，解碼成微操作。如果我們有更多的解碼器，我們就可以并行解碼更多的指令，從而更快地填滿ROB。

　　這就是我們看到的巨大差異。最厲害的英特爾和AMD微處理器有4個解碼器，這意味著他們可以解碼4條指令并行輸出微操作。

　　但蘋果有一個瘋狂的 8 解碼器。不僅如此，ROB的體積是它的三倍?；旧峡梢匀菁{3倍的指令。沒有其他主流芯片廠商的CPU里有那么多解碼器。

　　為什么英特爾和 AMD 無法添加更多指令解碼器？

　　這是我們最終看到 RISC 可以“復仇”的地方，也是M1 Firestorm核心采用ARM RISC架構的事實開始變得重要的地方。

　　對于x86來說，一條指令可以有1-15個字節的長度。在RISC芯片上，指令的大小是固定的。為什么在這種情況下會有關系呢？

　　可以看到，對于x86來說，一條指令的長度可以是1-15字節。而在RISC芯片上，指令的大小是固定的。為什么這與本案相關？

　　因為如果每條指令都有相同的長度，那么將一個字節流分割成指令并行地輸入8個不同的解碼器就變得簡單多了！

　　但是，在 x86 CPU 上，解碼器不知道下一個指令從哪兒開始的。它必須實際分析每個指令，才能看到它有多長。

　　英特爾和AMD采用“粗暴”的方式來處理這個問題，首先它會簡單地嘗試在每一個可能的起點對指令進行解碼。這意味著我們必須處理大量的錯誤猜測和錯誤，而這些猜測和錯誤必須被丟棄。這就造成了一個錯綜復雜的解碼器階段，以至于很難再增加更多的解碼器。但對于蘋果來說，不斷增加更多的解碼器是很簡單的。

　　事實上增加更多的數量會導致很多其他問題，按照AMD自己的說法，4個解碼器基本上是他們能做到的上限。

　　這也是M1 Firestorm核心在同樣的時鐘頻率下，處理的指令數量基本上是AMD和Intel CPU兩倍的原因。

　　有人可以反駁說，CISC指令會變成更多的微操作，它們的密度更高，所以例如解碼一條x86指令更類似于解碼兩條ARM指令。

　　只是現實中并非如此。高度優化的x86代碼很少使用復雜的CISC指令。在某些方面它有RISC的味道。

　　但這對英特爾或AMD沒有任何幫助，因為即使那些15字節長的指令很少，也必須讓解碼器來處理它們。這就產生了復雜性，阻礙了AMD和Intel增加更多的解碼器。

　　但 Amds Zen3 核心仍然更快， 對嗎？

　　據我所知，最新的AMD CPU內核在性能測試中，被稱為Zen3的內核比Firestorm內核稍微快一些。但這里的關鍵是，這只是因為Zen3核心的時鐘頻率為5GHz，而Firestorm核心的時鐘頻率為3.2GHz。盡管Zen3的時鐘頻率比Firestorm高出近60%，但也只是勉強強過了Firestorm。

　　那么為什么蘋果不增加時鐘頻率呢？因為更高的時鐘頻率會使芯片更熱。這是蘋果的關鍵賣點之一。與英特爾和AMD的產品不同，他們的電腦幾乎不需要風扇。

　　從本質上說，人們可以說Firestorm內核確實優于Zen3內核。Zen3只是消耗更多功耗，才得以為此更高的性能。

　　未來

　　AMD和英特爾似乎在兩方面把自己逼到了絕境：

　　他們沒有一個業務模型，使得追求異構計算和SoC設計變得容易。

　　他們的遺留x86 CISC指令集又回來困擾他們，使其難以提高OoO性能。

　　這并不意味著游戲結束。它們當然可以簡單地增加時鐘頻率，使用更多的冷卻，增加更多的核心，增強CPU緩存等等。但這些都處于劣勢。英特爾處于最糟糕的情況下，因為他們的核心已經被Firestorm徹底打敗了，而且他們有GPU也很弱。

　　添加更多核心的問題是，對于典型的桌面工作負載，過多的核心性能提升并不明顯。當然，大量的核心對于服務器來說還是非常有效的。

　　幸運的是，對于AMD和英特爾來說，蘋果并不在市場上銷售他們的芯片。所以PC用戶將不得不忍受他們提供的任何東西。
