本文介紹了ADS58C48主要特性，方框圖，模擬輸入電路和多種驅動電路，以及ADS58C48EVM評估板主要特性，電路圖和材料清單（BOM）。ADS58C48是四路取樣頻率高達200MSPS 的11位模數轉換器（ADC），單電源1.8V工作，總功耗為0.9W。ADS58C48采用第三代SNRBoost3G技術，140MHz時的SFDR為82dBc，支持帶寬高達60MHz，標準擺幅為350mV，主要用在各種通信設備包括遙控?zé)o線電，軟件定義無線電（SDR），無線中繼器以及MIMO和各種接收器。

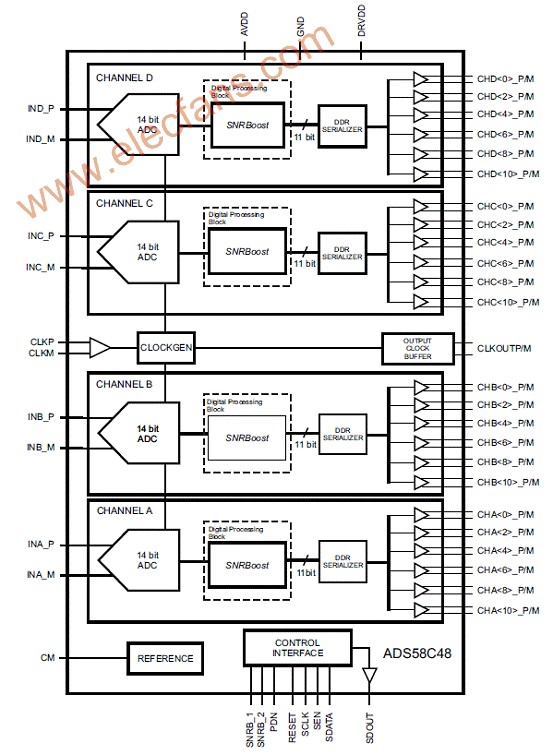

圖1。ADS58C48方框圖（LVDS接口）

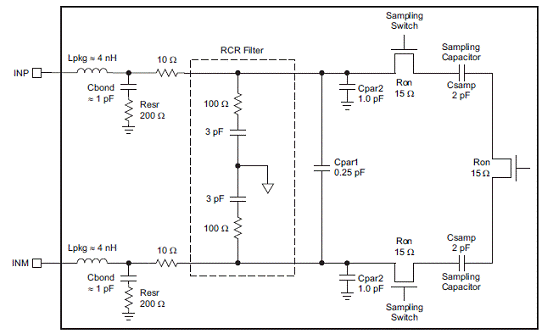

圖2。ADS58C48模擬輸入電路圖
圖3。ADS58C48低帶寬驅動電路（低輸入頻率）
圖4。ADS58C48高帶寬驅動電路（高輸入頻率）
圖5。ADS58C481：4變壓器驅動電路）
圖6。ADS58C48內部時鐘緩沖器電路
ADS58C48EVM評估板
The ADS58C48EVM is a circuit board that allows designers to evaluate the performance of Texas Instruments’ ADS58C17 device, a low power, four channel 11-bit 200 MSPS analog to digital converter featuring TI’s SNRBoost technology. The ADC EVM features a DDR LVDS data output which is compatible with TI’s TSW1200 data capture card for rapid evaluation. The EVM provides a flexible environment to test the ADS58C48 under a variety of clock, input and supply conditions.

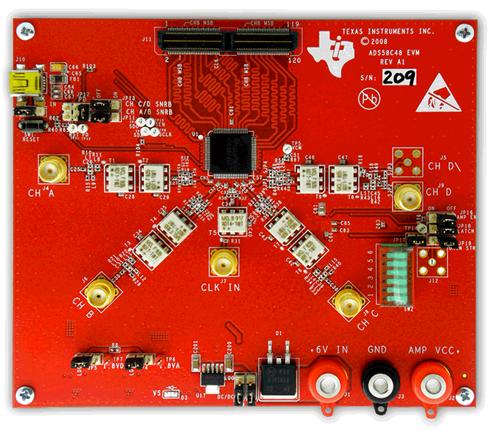

圖7。ADS58C48EVM評估板外形圖

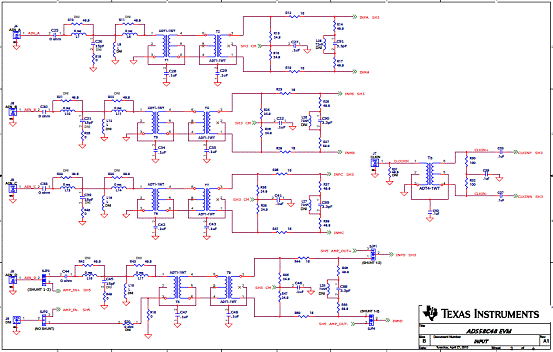

圖8。ADS58C48EVM評估板電路圖（1）

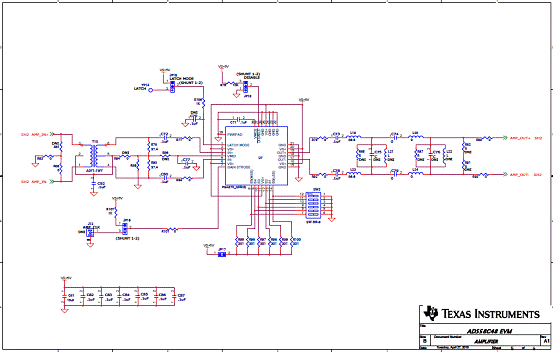

圖9。ADS58C48EVM評估板電路圖（2）

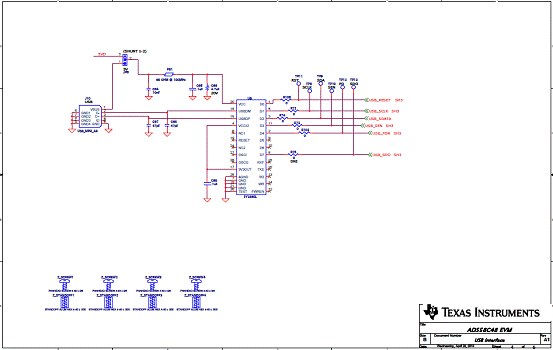

圖10。ADS58C48EVM評估板電路圖（3）

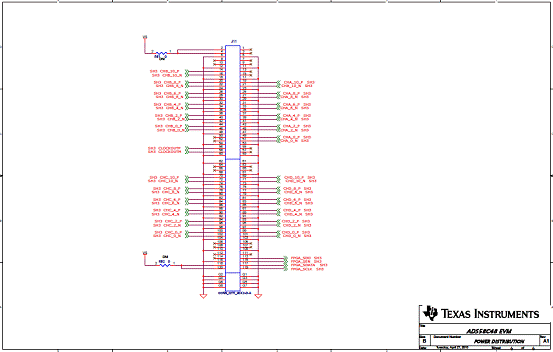

圖11。ADS58C48EVM評估板電路圖（4）

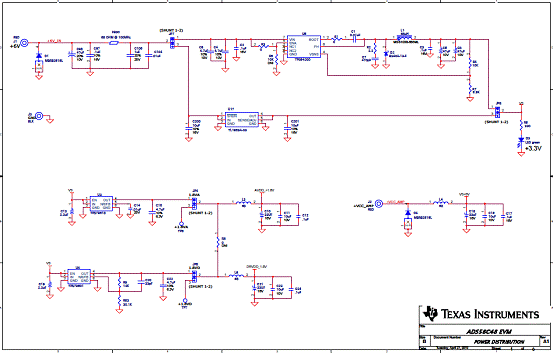

圖12。ADS58C48EVM評估板電路圖（5）
圖13。ADS58C48EVM評估板電路圖（6）
