這個項目介紹如何構建一個“軟接觸”開關。“柔軟觸感”我們的意思是，你要推一次設置設備，推動再設置關閉設備。這種交換機的工作原理，通過按下一個按鈕，并與另一推閂鎖狀態鎖存繼電器釋放。它正在像觸發器狀態。這樣你可以控制電源設備使用一個按鈕。該電路是圍繞555定時器配置的方式，讓鎖存一個國家和一個行動是需要改變狀態。從+5 V供電電路，并有連接器連接控制設備。我們增加了一個輸出繼電器，LED指示燈以及電源連接器，外部按鈕和繼電器觸點。
示意圖
示意圖
以上可以看出該電路的原理圖。電路切換時，按下按鈕S1繼電器。該電路的操作很簡單。555定時器的引腳6和2時半電源電壓。當輸出引腳3是高，那么電容C1充電，當它的低電容放電。按下按鈕時，電容電壓出現在6和2腳和輸出引腳的狀態發生改變以及電容電壓的變化。因此，當輸出高電容+5 V。當我們按??下按鈕，第3腳變低，電容去0V，當我們按下按鈕，再輸出再次變高，所以我們有切換功能。當輸出為高晶體管T1導通電流和繼電器，低繼電器釋放時被鎖存。二極管D1是用來保護繼電器熄滅時產生的回壓晶體管。
這種電路的缺點是，當我們連接電源電路繼電器從事。第二個參考以下網站上可以找到解決的辦法。印刷電路板
組件的布局
印刷電路板

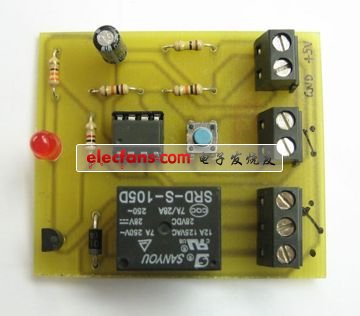

照片
電路是在OFF狀態下
按下按鈕，電路進入ON狀態。高功率繼電器開關LED
