??? 隨著全民環保意識的增加，以及能源再應用的技術發展，垃圾發電站回收系統。控制系統采用上下位機結構，硬件采用工控機和嵌入式控制器，軟件采用通用組態軟件IFIX。
系統結構合理，簡單可靠，維修方便，現場設備可實現三地控制。
計算機控制；組態
一、 計算機控制的變電站工作理原理
垃圾發電站回收系統控制器和操作室之間距離比較遠，強電控制柜放在現場控制室，為了防止干擾計算機通過中間繼電器去控制。
需要檢測的數據：各線路中的電壓、電流、有功功率、無功功率、功率因數、電度等等。
需要控制的設備有：高低壓斷路器、刀閘的合分，線路保護事故報警信號。
原理：測量數據直接進入控制器中，各種電機的控制是由控制器的開關量輸出控制中間繼電器的吸合，再由中間繼電器的常開觸點控制現場控制柜的各回路的接觸器動作，從而啟動或停止各設備工作。同時接觸器的一對常開觸點閉合，反饋給繼電器柜的輸入繼電器，中間繼電器的觸點作為控制器的開關量輸入，輸入給計算機用以判斷設備是否可靠啟動，以及判斷設備的運行狀態。

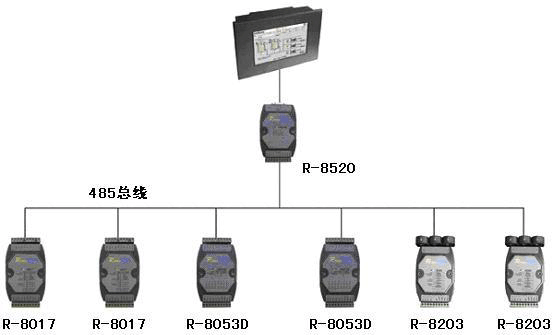

控制系統結構圖
?
??? 各設備的操作可以在三個地方操作：①計算機畫面上通過鼠標操作；②現場控制柜面板上的操作；③設備旁的操作按鈕操作。
二、 控制系統設計
2.1 系統硬件配置系統采用上下位機的控制方式
??? 上位機采用工業PC機，與下位機采用485進行通信，上位機主要完成工藝流程畫面的顯示，實時采集各點值，并在畫面上動態顯示實際值，自動保存各點值，自動報警、統計打印、報表等。下位機采用鼎升力創科技的RemoDAQ-8000系列模塊，它由各種AI、AO、DI、DO等組成。其功能，現場信號經過線纜，傳輸?shù)礁鞣N模塊中，處理成便于計算機處理的信號，A/D轉換后，經過485上傳給上位機。
2.2 系統軟件設計
上位機的監控軟件采用Interllution 公司的iFIX3.5版本，它是基于多任務，多平臺，實時性好，開放性好的集成軟件包。集成了COM/DCOM、OPC、VBA、ActiveX等最先進的現代軟件技術，使所有的應用組件都可以無縫集成到一個系統中，并且數據可以很方便地在網絡上共享。用它生成的系統穩定可靠，在工控領域已廣泛應用。鼎升力創科技不但提供了控制器的測試軟件，而且免費提供了與iFIX的接口程序。系統采用組態軟件iFIX產品，經過我們二次開發，結合這個系統的特點組態為我們所需的各種功能模塊，完成我們所需的任務。組態包括系統組態、實時數據庫組態、歷史數據庫組態、回路組態、流程圖組態、報警組態等。
???? 2.3 控制系統的主要功能
①監測功能：對變電站中電壓、電流、功率等參數進行檢測、監視；
②實時動態工藝流程顯示功能：即系統操作、控制的主畫面，在該畫面上實時顯示各刀閘、斷路器的開啟狀態，切換是否成功等等。
③數據處理功能：系統可自動對采集的信號進行運算，并輸出相應的控制量；
④控制功能：根據操作前相應的設定值自動控制設備的正常運行，具有手動自動切換；
⑤報警功能：以畫面方式和聲光信號方式對各種參數越限或設備狀態異常進行報警；
⑥報表功能：可根據用戶的要求自動生成日報表、月報表以及其他表格，同時選擇畫面上的打印按鈕打印報表。
?

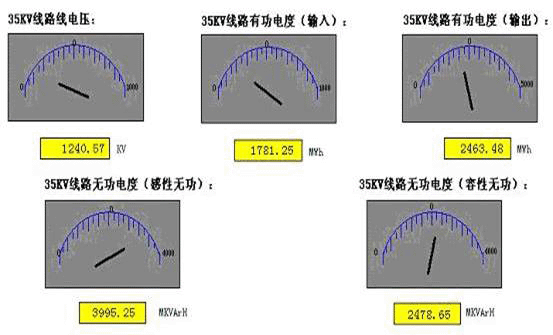

2.4 RemoDAQ-8203電量模塊采集變電站數據中的應用圖
?
三、 結束語
該系統已在一電站、二電站中得到應用，達到了預期效果，提高了生產自動化水平。系統具有通用性，可應用于電站、制藥、紡織等行業。
