摘  要： 無線傳感器網絡由大量能量有限的傳感器節點組成，這些節點一般都是靠電池供電。如何在這種情況下，盡量延長網絡的生存周期是研究的熱點問題?；诜执氐臒o(wú)線傳感器網絡路由算法不論是在網路生存周期方面，還是在數據融合方面都比自組織算法表現出了很大的優勢。文中提出了一種基于能量和距離的ED-LEACH(Energy and Distance-LEACH)改進算法，在簇頭的選舉和簇的生成兩個階段都綜合考慮了能量和距離這兩個因素。仿真表明該算法較LEACH算法顯著地延長了網絡的生存期。
　

　關鍵詞： 無線傳感器網絡；ED-LEACH；分簇；能量；距離

     隨著微機電系統、無線通信等技術的發展，無線傳感器網絡在軍事國防、醫療衛生、工農業控制、空間和海洋資源勘探等諸多領域發揮了越來越重要的作用。無線傳感器網絡由大量靠電池供電的傳感器節點組成，由于電池不能更換，因此對該種網絡協議及傳輸機制的研究中，均衡網絡中傳感器節點的能量消耗成為延長網絡生命周期的關鍵因素。LEACH(Low Energy Adaptive Clustering Hierachy)算法是一種可以隨機選擇簇頭，動態成簇的能耗低、載荷均衡且易于實現的算法。
　　盡管如此，LEACH算法還是存在很多需要改進的地方。本文基于對能量、距離兩方面的綜合考慮，提出了一種改進的ED-LEACH算法。仿真表明該算法減少了傳感器節點的能量消耗，均衡了網絡負載，從而延長了網絡的生命周期。
1 LEACH算法
　　Heinzelman等提出的LEACH^[1]算法是無線傳感器網絡成簇的經典算法。算法中引入了“輪”的概念，每一輪由初始化和穩定工作兩個階段組成。其中，初始化階段又可以分為簇頭選舉和成簇兩個階段。在選舉簇頭時，節點產生一個0～1之間的隨機數，如果該隨機數小于閾值T(n)，則廣播自己是簇頭的消息。T(n)可表示為：
　　
　　其中，p是簇頭數量的百分比，r是選舉的輪數，r mod(1/p)代表這一輪循環中當選過簇頭的節點個數，G是這一輪循環中未當選過簇頭的節點集合。成簇階段，接收到簇頭廣播消息的非簇頭節點根據所收到的信號的強弱加入就近的簇。在穩定階段，簇頭節點將接收到的該簇成員節點的數據融合并發送給基站。
　　雖然LEACH算法比較容易實現，也初步解決了負載平衡的問題，但是還有很多值得改進的地方。簇頭選舉時，各節點隨機自行決定是否成為簇頭，導致簇頭的位置和簇內包含的節點個數很不均勻，并且也沒有考慮到節點的剩余能量。在成簇階段，非簇頭節點采用就近原則，加入離自己最近的簇頭，也沒有考慮到簇頭的剩余能量。本文基于對能量和距離的綜合考慮，對初始化階段的簇頭選舉和成簇兩個子階段進行改進。
2 改進的算法
2.1 網絡模型
　　由N個隨機部署的傳感器節點組成的網絡，其方形監測區域的大小為M×M。對網絡作如下假設：
    (1)網絡中的節點是靜止的，且初始能量相同，并且有唯一的ID號，且節點的坐標由定位算法可得，并且已知。
    (2)基站處于固定的位置，并可以認為其能量是無限的(不靠電池供電)。
    (3)根據通信距離的遠近，節點的發射功率動態可調。節點間的通信鏈路可靠且雙向連通。
2.2 無線電能耗模型^[2]

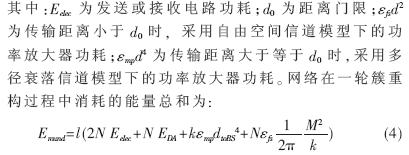

　　傳感器節點的能量主要消耗在無線傳輸?shù)倪^(guò)程中，而且隨著通信距離的增加，節點能耗呈指數增長。發送和接收1 bit數據且傳輸距離為d，節點消耗的能量分別為:
　　

其中：d_toBS為節點到基站的平均距離；E_DA為簇頭執行數據融合的功耗；k為簇頭節點數目。
　　定義E_i和E_i(r)分別為傳感器節點的初始能量和在第r輪簇頭選舉時的剩余能量，E_total(r)為網絡當前的總能量，則有:
　　
2.3 簇頭的選舉
　　從LEACH協議可知，簇頭節點的數目對網絡的生存期有一定的影響。若簇頭節點過少，那么一個簇所覆蓋的區域會過大，成員節點到簇頭的距離會較遠，傳輸數據能耗會很大；若簇頭數目過多，由于簇頭節點的能耗遠大于非簇頭節點，會導致整個網絡節點在每輪路由中總的能耗增大，并且還會導致數據融合^[2]效率降低，產生過多不必要的數據融合。
　　通過選舉產生的最優簇頭節點數，應使網絡在每一輪的簇重構中消耗能量最小^[3]，即使式(4)中E_round達到極小值的k值點。由(4)式可知，在其他網絡參數設定的前提下，當k>0時Eround是關于k的連續函數。

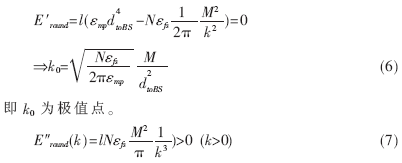

　　根據極值定理可得k₀為最小值。k₀由計算能力很強的基站完成，并且每經過事先設定的若干個周期重新計算一次，因?yàn)橥ㄐ胖袑⒉粩嘤泄?jié)點因能量耗盡而死亡。

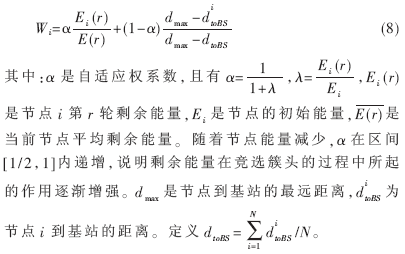

　　本文在簇頭選舉時綜合考慮能量和距離兩個因素，為每個節點分配一個權值表示其適合充當簇頭的程度。某個節點i在第r輪簇頭選舉中的競選權值為：

　　由于ED-LEACH算法在簇頭選舉階段需要知道當前網絡的平均剩余能量，采用的方法是簇內節點將自身剩余能量信息嵌入每輪最后要發送的數據分組中，捎帶給簇頭；簇頭對簇內剩余能量進行匯總，并隨同融合后的數據信息發送給基站；最終由基站完成網絡平均剩余能量的計算，并嵌入在新一輪的簇重構命令中，廣播至所有節點。由此，在沒有引入額外分組交換的條件下，完成了對網絡平均剩余能量的計算^[4]。
    在初始化階段，基站廣播競選簇頭開始消息，該消息包含當前網絡的平均剩余能量。節點首先判斷自身剩余能量是否大于當前網絡的平均剩余能量，若小于則直接放棄競選，并在接下來的時間內加入某一簇；若大于則向基站發送競選簇頭消息，該消息包括本節點的ID和剩余能量等信息?；臼盏剿袇⒓痈?jìng)選節點發送的競選簇頭消息后，根據(8)式確定的競選權值選擇最大的k0個節點作為簇頭，并廣播任命簇頭消息，該消息包括選出的k0個簇頭節點的ID。接收到此消息的節點如果發現任命的簇頭中有自己，就當選為簇頭。
2.4 簇的形成
　　在LEACH算法中，當非簇頭節點收到多個簇頭的廣播消息后，僅考慮距離因素，加入離自己距離最近的簇。但是其并沒有考慮簇頭的當前的剩余能量，即使離自己稍微遠一點的簇頭當前剩余能量很多時，該節點也不會選擇加入該簇，而會選擇加入離自己最近的簇。這樣就會造成網絡的負載很不平衡，不利于延長網絡的生命周期。
　　本文在非簇頭節點加入簇時，綜合考慮了簇頭的當前剩余能量和到該簇頭的距離兩個因素。假設某個非簇頭節點收到了n個簇頭的廣播消息，該消息包括簇頭的ID和當前的剩余能量。定義選擇加入簇的權值為：
　　　　

　　其中：E_i(r)為第i個簇頭的當前剩余能量，E_i為第i個簇頭的初始能量；d_i為該非簇頭節點到第i個簇頭的距離；d_max為網絡中任意兩個節點間的最遠距離；α為加權系數，可以根據實際需要?jiǎng)討B(tài)調節能量和距離所占的比重。
    由(9)式可得非簇頭節點會綜合考慮能量和距離兩個因素，選擇當前剩余能量多且距離近的簇頭加入，即使W取得最大值的簇頭。接下來非簇頭節點向選定的簇頭節點發送請求加入簇的消息，該消息包括本節點的ID和簇頭節點的ID。簇頭節點收到各成員節點的請求信息后，為成員建立TDMA時隙表，并把該時隙表發送給其成員節點。在簇內所有成員收到TDMA時隙表后，建立簇階段完成，開始進入穩定階段，各成員節點在分配的時間槽內向簇頭發送數據，簇頭節點融合各成員節點的數據后，發送到基站。
3 仿真實驗
    利用Matlab和C++對本文提出的ED-LEACH算法和LEACH算法進行仿真比較。我們對第1個節點死亡，10個、20個、30個、40個、50個、60個、70個、80個、90個、全部節點死亡的輪數進行比較。
　　在100 m×100 m的網絡中隨機分布了100個節點，每個節點的初始能量為0.5 J，基站的坐標(50，50)。網絡中任意兩個節點的最遠距離為×100 m。根據參考文獻[5]可得在通常情況下，無線傳輸?shù)膮?shù)為E_elec=50 nJ/bit，ε_fs=10 pJ/bit/m²，ε_mp=0.0013 pJ/bit/m⁴，數據融合消耗的能量系數E_DA=5 nJ/bit/signal。

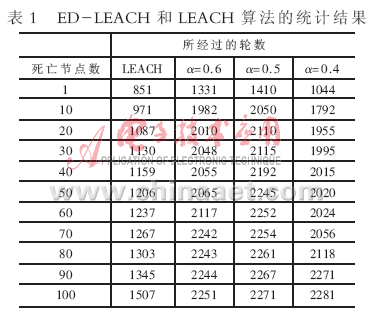

　　對(9)式中權重因子α=0.6、0.5、0.4時ED-LEACH和LEACH算法比較結果如表1所示。

參考文獻
[1] HEINZELMAN W B， CHANDRAKASAN A P， BALAKRISHNAN H. An Application-specific Protocol Architecture for Wireless Microsensor Networks[J]. IEEE Transactions on Wireless Communications.2002(1)：660-670.
[2] KARL H， WILLING A. Protocols and Architectures for Wireless Sensor Networks[M].Wiley，2005.
[3] SMARAGDAKIS G， BESTAVROS I M A. A Stable Election Protocol for clustered heterogeneous Wireless Sensor　Networks.
[4] 蘇瑩.無線傳感器網絡能量有效的分簇優化算法研究.武漢：華中師范大學，2008.
[5] WANG A，HEINZELMAN W，CHANDRAKASAN A.Energy-Scalable Protocols for Battery-operated Microsensors Networks[C]//Proc. 1999 IEEE Workshop Singnal Processing Systems(SiPS’99)，Oct.1999：483-492.
[6] 俞黎陽.無線傳感器網絡網格狀分簇路由協議和數據融合算法研究.上海：華東師范大學，2008.

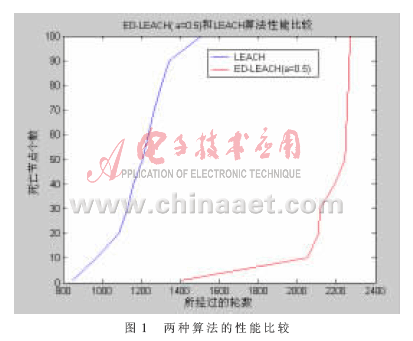

    由表1可得，ED-LEACH算法不論取0.6、0.5、還是0.4時，第一個節點、一半節點、全部節點死亡所經過的輪數均比LEACH算法多。當α=0.5時算法的性能最優，第一個節點、一半節點、全部節點死亡輪數分別延長了65.69%、86.15%、50.70%。將ED-LEACH算法(α=0.5)和LEACH算法利用matlab比較結果如圖1所示。

　　  本文在LEACH算法的基礎上，提出了一種改進的無線傳感器網絡分簇算法ED-LEACH。由于本文在簇頭的選舉和非簇頭節點加入簇時都綜合考慮了能量和距離兩個因素，使網絡的負載比較均衡。理論分析和仿真實驗一致表明ED-LEACH算法顯著延長了無線傳感器網絡的生存周期。
　　  本文還有待改進的地方，比如在考慮數據融合時，默認為簇頭節點的數據融合能力是無限的，即無論該簇中非簇頭節點發送給簇頭節點多少數據，都能夠一次融合完成。但是實際情況是傳感器節點一次數據融合的能力是有限的^[6]，如果數據量比較大，不可能一次融合全部數據，必須多次融合多次發送，這樣才和現實比較接近。
