非對稱數字用戶線ADSL是一項新興的寬帶接入技術，它在不影響電話服務的情況下可利用市話銅線向用戶提供兆比特級接入服務。隨著ADSL技術走向成熟以及因特網業務迅猛發展而對寬帶接入需求的日益高漲，電信運營商和ISP開始大量部署ADSL業務。這就要求那些ADSL設備的設計和生產者只有提供更富競爭力的產品，才能贏得更大的市場。
　　ADSL優異性能的關鍵是基于高速數字信號處理技術的數字調制技術。然而要將已調信號無失真地送到雙絞線上并滿足所需的輸出功率，則需要一個高性能的模擬接口電路。模擬接口電路主要由線路驅動電路、線路接收電路和混合電路組成。本文概述了ADSL規范對放大器信號的要求并著重介紹ADSL線路驅動電路中線驅動放大器的選擇和實用電路的設計。
1 ADSL系統的基本概念
　　隨著越來越多的業務匯聚于因特網上，接入環路逐漸成為網絡的瓶頸段。如何才能在現有接入網的設施基礎上提供更高帶寬的數據服務，就成為一個迫切需要解決的問題。在現有銅質雙絞市話線上，目前絕大多數應用只使用了0～4kHz的話音頻帶，使用高效數字調制技術后則可以利用高達10MHz的帶寬。隨著數字信號處理技術及大規模集成電路技術的發展，已經出現了各種充分利用雙絞線帶寬的方案，統稱為數字用戶線(xDSL)技術。ADSL即非對稱數字用戶線(Asymmetric Digital Subscriber line)就是其中最引人注目的一員。它是利用已有的市話銅線，在不影響現有電話服務的情況下向用戶提供兩個傳輸方向上不對稱速率的寬帶傳輸業務，適應了接入網中絕大部分業務下行速率遠大于上行速率的需求。下行(端局至用戶)典型速率可達6Mbps，上行(用戶至端局)速率可達640kbps，實際速率與線路狀況及距離有關。圖1所示為一個ADSL系統的典型應用示意圖。

　　在不影響現有普通電話業務(POTS)情況下，ADSL采用頻分復用(FDM)實現在同一雙絞銅線上進行非對稱高速傳輸。因此銅線上存在三個信道：(1)普通電話業務(POTS)信道，所占頻帶為0～4kHz，通過數據分離器(Splitter)與數字信道分開;(2)上行數字信道，約為25kHz～150kHz，用于傳輸控制及應答信息;(3)下行數字信道，約為150kHz～1.1MHz。ADSL的國際標準使用離散多音頻調制DMT(Discrete MultiTone Modulation)作為調制方案。利用頻分調制(FDM)把可用的下行帶寬1.104MHz分成256個4kHz帶寬子信道，分別使用QAM獨立調制，每個子信道保護間隔為0.3125kHz。一般地，上行信道使用第6到第31#子帶(約25kHz～134kHz)，下行信道使用第38到第255#子帶(約163kHz～1.1MHz)，其中子帶16(69kHz)和64(276kHz)用作導頻。
2 ADSL的傳輸環境和調制技術對驅動電路的要求
　　ADSL系統所使用的傳輸媒質(普通市話雙絞線)是為開通電話業務而建立的，其低頻段頻率特性較好；在雙絞線高頻段，幅頻特性、時延特性隨頻率升高而迅速惡化，衰減十分嚴重。同時，非屏蔽的市話線易感應外界的其它干擾信號，典型的噪聲本底為－140dBm/。根據仙農定理，信噪比只有達到45～50dB，才能得到12bit/Hz的帶寬利用率。但為了減少ADSL業務對同一線纜中的其它話線對的干擾，發送信號功率只能限于－40dBm/。
　　ADSL規范使用離散多音頻DMT調制技術，它將可用帶寬分為多個子信道，分別使用QAM獨立調制。數字信號處理器可根據子信道的瞬時衰減特性、群時延特性和噪聲特性自適應地調整其參數，按照每個子信道傳遞數據的實際能力分配不同比特數，從而使信道容量能夠接近理論極限。和其他多載波調制技術一樣，當各子載波頻率上的已調信號相位一致時信號出現峰值，這就要求線路驅動放大器具備很高的無失真動態范圍。此時衡量線驅動放大器輸出信號保真性能的主要指標就是多音頻功率比(MTPR)，MTPR是指某一子頻帶的測量功率與另一特定的不包含QAM數據的子頻帶功率的相對比值，用dBc表示。信號的峰值與有效電平的比值稱為峰均比或峰值因子，ADSL系統中的DMT信號的峰值因子是5.3，電話線的特性阻抗以100歐姆為標準，根據它可以確定達到要求功率所需的電壓和電流值。需要指出的是ITU－T的ADSL規范定義了兩種ADSL技術：一種稱為全速率ADSL；另一種稱為低速率ADSL即G.Lite。其根本區別在于G.Lite只使用了約0.5MHz帶寬，是全速率ADSL帶寬的二分之一。表1小結了ADSL系統的特征參數及其電氣要求。
　　由于ADSL調制解調器的電源電壓一般都在±12V，這就限制了線驅動器輸出電壓的范圍，要獲得規定的輸出功率，對于線路驅動放大器輸出電流的要求就會相應增大。因此根據表1要求，選擇ADSL線路驅動放大器時應該滿足表2指標要求。

3 面向xDSL應用的線驅動放大器——AD8016
　　隨著xDSL市場的迅猛增長，已有多家半導體公司推出了適應xDSL應用的線驅動放大器，主要有模擬器件公司的AD815、AD8016，Linear Tech.公司的LT1210，德州儀器公司的THS6002、THS6012等。其中AD8016是美國模擬器件公司ADI推出的專為xDSL系統中線驅動接口而設計的低功耗、高輸出電流的雙放大器，是目前市場上效率最高的xDSL線路驅動器。AD8016采用ADI公司的專利技術——介質隔離超高速互補雙極型XFCB工藝制造，采用電流反饋形式，從而具備了適應xDSL應用要求的高帶寬、高驅動電流以及低失真的特性。AD8016還具有兩個電源管理引腳PWDN1、PWDN2，通過分別設置邏輯“1”、“0”可實現四個功耗等級下的運行(100%、60%、40%、25%)，從而可以靈活地適應從局端到用戶端的各種ADSL標準的應用。
　　AD8016的主要特性參數如下：
　　動態性能
　　　　－3dB帶寬 78MHz
　　　　0.1dB平坦帶寬 38MHz
　　　　電壓擺率(G＝+2) 1000V/μs
　　　　上升和下降時間 2ns
　　　　建立時間(峰－峰電壓V_OUT＝2V) 23ns
　　噪聲/失真性能
　　　　二階諧波(f_c＝1MHz,RL＝100Ω) －77dBc
　　　　三階諧波(f_c＝1MHz,RL＝100Ω) －93dBc
　　　　多音頻功率比MTPR(26kHz～1.1MHz，Z_LINE＝100Ω，P_LINE＝20.4dBm) －75dBc
　　　　噪聲電壓(RTI)(f＝10kHz) 4nV/
　　輸入特性
　　　　RTI偏置電壓 1.0mV
　　　　輸入電阻 400kΩ
　　　　輸入電容 2pF
　　　　共模抑制比 64dB
　　輸出特性
　　　　線性輸出電流(G＝5,RL＝10Ω，f1＝100kHz,－60 dBc SFDR) 600mA
　　　　短路電流 2000mA
　　　　容性負載驅動能力 80pF
　　供電
　　　　工作電壓范圍 ±3～±13V
　　　　靜態電流(全功率運行) ＜13.2 mA/Amp

　　　　關斷電流 1.5mA/Amp

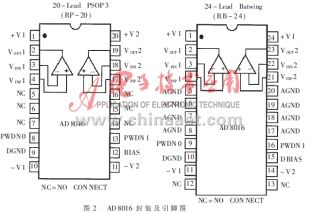

　　AD8016的外形引腳如圖2所示。

?

　　圖3給出的是AD8016差分應用的原理電路，差分信號從兩個運放的同相端輸入，環路增益由R_f1、R_f2和R_g的比值確定：。由于AD8016使用電流反饋工作方式，電路的實際增益與計算所得有一定誤差，而且反饋電阻的選擇也對電路性能有很大的影響。正如前面所討論的那樣，需要使用一個變壓器減小等效負載阻抗來降低對線驅動器輸出電壓的要求。這里變壓器的初級與次級的匝數比為1:2，因此反映到初級一邊的等效負載阻抗為25Ω。串聯于放大器輸出端的兩個小電阻R_t1、R_t2提供與初級的等效負載阻抗的匹配：R_t1＝R_t2＝12.5Ω；同時ADSL系統中的接收電路也可以簡單地從R_t1、R_t2取得接收信號。
4 基于AD8016的ADSL線路驅動電路

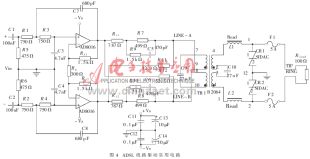

　　最后，給出一個基于AD8016完整的實用ADSL客戶端線路驅動電路，該電路已應用于我們開發的ADSL調制解調器。如圖4所示。

　　在線路端即變壓器次級一邊，保險絲F1、F2起過電流保護作用，CR1、CR2是Teccor公司新近推出的雙向瞬態過壓保護器件SIDACtor，過電壓響應速度達ns級，提供線路對地的過壓保護。同相輸入端要接一個小電阻(100Ω～200Ω)以減少時間常數失配。作為全速率ADSL客戶端設備應用時，電源電壓為+10V/－10V，在電源腳的附近分別接0.1μF和10μF去耦電容消除干擾。該電路傳送到負載的功率為13dBm，輸出電壓峰－峰值能夠達到15.8V，峰值輸出電流為159mA。
　　xDSL技術的其他成員還包括HDSL、HDSL2、VDSL、SDSL等。它們的線路驅動電路的設計原則與ADSL系統是相類似的，主要區別只是被線路驅動放大器發送到電話線上的實際功率的大小不同，因而以上所討論的概念及設計原理同樣可以應用于其他系統。
參考文獻
1 AD8016 “Low Power,High Output Current xDSL Line Driver” Data Sheet.Analog Device Inc. 1998
2 Tim Regan.ADSL Line Driver/Receiver Design Guide. Part 1/II, Linear Technology,2000;10 (1和2)
3 Amitava Dutta－Roy.A second wind for wiring. IEEE Spectrum，Sep.1999;36(9)
