自從與蘋果在手機芯片合作上一炮而紅之后，關于臺積電的封裝的討論就常常見諸于各大媒體。昨日，臺積電研發VP余振華參加了一年一度的集成電路產業盛會Hotchips，并在上面講述了臺積電在先進封裝方面的路線圖，當中尤其聚焦在chiplet和3D封裝方面，進行了深入闡釋。為此，半導體行業觀察將其摘要共享給大家，希望能夠給大家?guī)韼椭?br/>

　　在具體介紹余振華的演講之前，我們先看一下臺積電公司對其的介紹。

　　余振華博士現任臺積公司Pathfinding for System Integration副總經理。余振華博士于1994年加入臺積公司，負責后段研發相關的多種業務，并成功地開發0.13微米銅制程的關鍵制程技術。余博士同時領先推出臺積公司的晶圓級系統整合技術，包括CoWoS?、整合型扇出（InFO）封裝技術和臺積電系統整合芯片（SoIC^TM）及其相關技術。2016年以前，余振華博士于Integrated Interconnect & Packaging處擔任資深處長一職。

　　加入臺積公司之前，余振華博士是美國AT&T貝爾實驗室的研究員和項目負責人。1987年至1994年間，余博士致力于次微米制程，組件及整合技術研發工作。

　　以下為余振華博士的演講重點摘要：

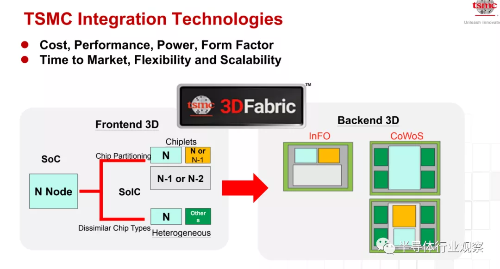

　　據余博士介紹，公司之所以會在封裝上面關注，主要是在綜合考量率成本、性能、功耗、上市時間、靈活性和可伸縮性等多個方面。如下圖所示，臺積電在面向前段和后段，都有其相應對的3D封裝結束，而公司將其統一到一個叫作3D Fabirc的平臺里。而在其中包括了其2.5D 和 3D 封裝產品。

　　而據半導體行業觀察之前的報道，其中，2.5D封裝技術CoWoS可分為 CoWoS 和 InFO 系列。首先看CoWoS技術，可以分為以下幾種：

　　1、CoWoS-S

　　用于die到die再分布層 （redistribution layer：RDL） 連接的帶有硅中介層的“傳統”基板上晶圓上芯片（chip-on-wafer-on-substrate with silicon interposer ）正在慶祝其大批量制造的第 10 年。

　　2、CoWoS-R

　　CoWoS-R 選項用有機基板中介層取代了跨越 2.5D die放置區域范圍的（昂貴的）硅中介層。CoWoS-R 的折衷是 RDL 互連的線間距較小——例如，與 CoWoS-S 的亞微米間距相比，有機上的間距為 4 微米。

　　3、CoWoS-L

　　在硅 –S 和有機 –R 中介層選項之間，TSMC CoWoS 系列包括一個更新的產品，具有用于相鄰die邊緣之間（超短距離）互連的“本地”硅橋。這些硅片嵌入有機基板中，提供高密度 USR 連接（具有緊密的 L/S 間距）以及有機基板上（厚）導線和平面的互連和功率分配功能。

　　請注意，CoWoS 被指定為“chip last”組裝流程，芯片連接到制造的中介層。

　　再看2.5D封裝技術InFO。

　　據介紹，InFO 在載體上使用（單個或多個）裸片，隨后將這些裸片嵌入molding compound的重構晶圓中。隨后在晶圓上制造 RDL 互連和介電層，這是“chip first”的工藝流程。單die InFO 提供了高凸點數選項，RDL 線從芯片區域向外延伸——即“扇出”拓?fù)?。如下圖所示，多die InFO 技術選項包括“InFO-PoP：package-on-package”和“InFO-oS：InFO assembly-on-substrate”。

　　臺積電的3D封裝技術則是SoIC。據臺積電介紹，公司的3D 封裝與 SoIC 平臺相關聯，該平臺使用堆疊芯片和直接焊盤鍵合，面對面或面對背方向 -表示為 SoIC 晶圓上芯片（chip on wafer）。硅通孔 （TSV） 通過 3D 堆棧中的die提供連接。

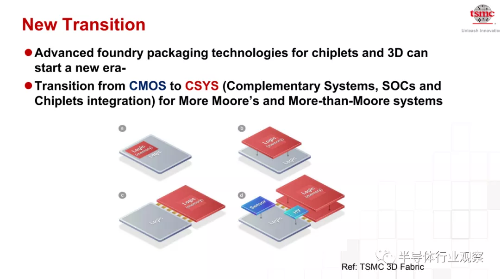

　　從余振華最新的介紹可以看到，在封裝領域，現在正在產生一些新的變化：第一是先進晶圓廠的chiplet和3D封裝技術將會開啟一個新時代；第二就是為了滿足More Moore和More-than-Moore的而需求，行業看到從CMOS向CSYS轉變的趨勢。

　　在接下來的介紹中，余振華對TSMC的封裝技術進行了更深入的介紹。

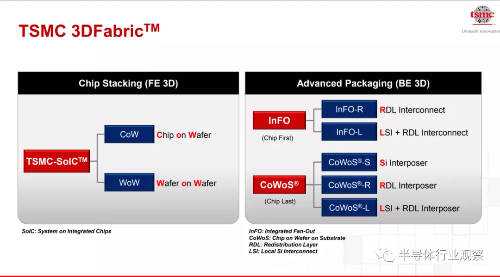

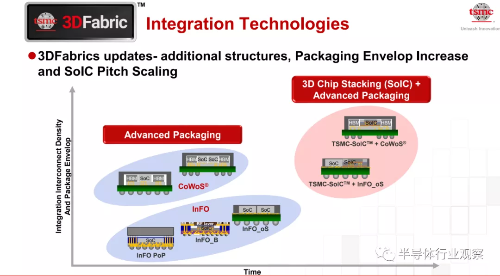

　　如下圖所示，他對臺積電的3DFabrics進行了更新。

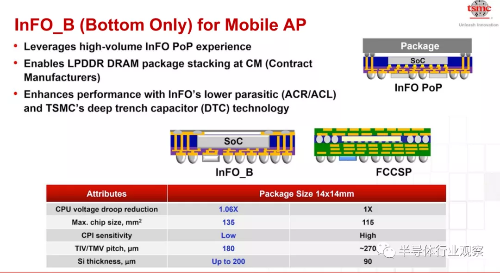

　　其中，擁有針對移動AP的InFO_B （Bottom Only）技術。

　　根據半導體行業觀察之前的介紹，InFO_PoP 其頂部連接了一個 DRAM 模塊，在 DRAM 和 RDL 互連層之間有過孔。TSMC 正在更改此 InFO_PoP 產品，以使 （LPDDR DRAM） 封裝組裝能夠在外部合同制造商/OSAT 上完成，InFO_B 表示一個選項，如下所示。

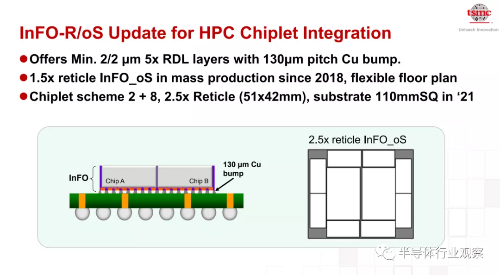

　　同時，還有針對HPC的chiplet集成技術InFO-R/oS的更新。

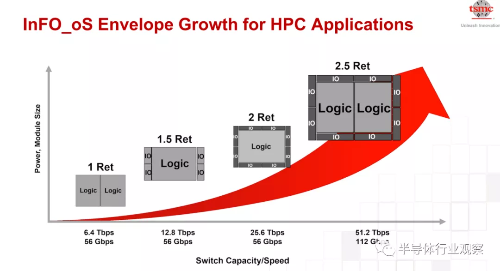

　　如下圖所示，針對不同的需求，臺積電能提供擁有不同特性的InFO_oS技術。如圖所示，這些邏輯芯片被 SerDes 小芯片這樣的 I/O包圍，以支持高速/高基數網絡交換機。

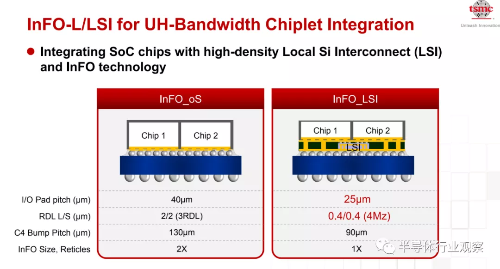

　　接下來，余振華還介紹了超高帶寬的chiplet集成InFO-L/LSI。

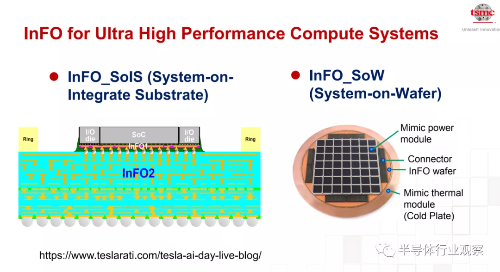

　　如圖所示，面向超高性能的計算系統，臺積電也提供了InFO技術支持。值得一提的是，在這個圖中，臺積電方面還提供了tesla的一個參考鏈接，可以確定在tesla最新的AI芯片上，采用了臺積電的這個封裝技術。相信這也將成為未來更多高性能芯片的選擇。

　　在SoIS方面，臺積電也獲得了超高的良率。

　　同時，在性能方面，SoIS也表現出色。

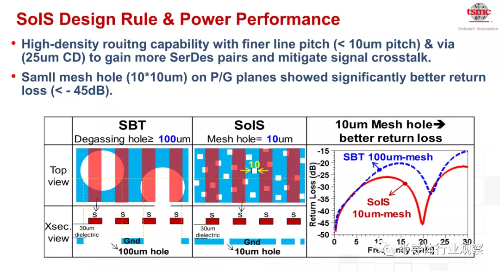

　　余振華同時還披露了SoIS的設計規則和功耗性能等多方面的信息。

　　當然，在可靠性方面，SoIS的表現也不會讓人失望。

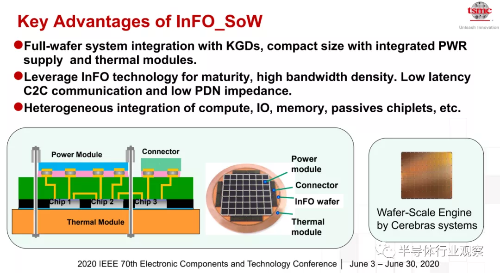

　　在介紹完SoIS之后，余振華介紹了臺積電 InFO_SoW技術的關鍵優勢。具體如下圖所示。值得一提的是，Cerebras在其用單晶圓制造的WSE上，使用的正式這個封裝技術。

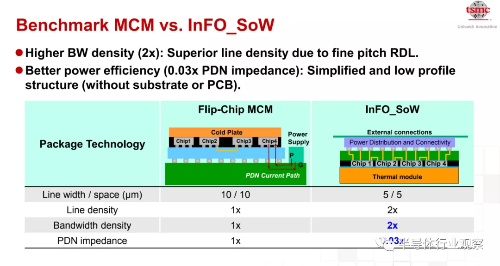

　　將其與MCM相比，InFO_SoW在線密度、帶寬密度方面等多個方面都有明顯的優勢。

　　從電氣特性上看，如下圖所示，InFO_SoW也不遑多讓。

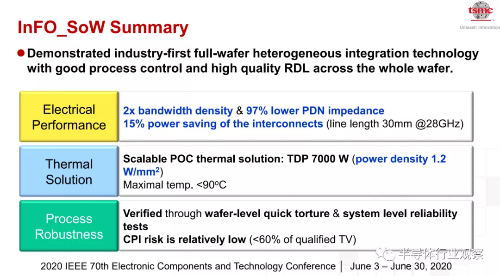

　　從余振華的總結可以看到，這個技術在未來會有極大的發展空間。

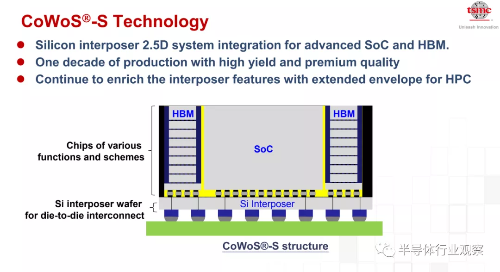

　　接下來，余振華談到了CoWoS-S封裝技術。如下圖所示，這是一個已將量產超過十年的技術，且擁有極高的良率和質量，能夠?yàn)橄冗M(jìn)的SoC和HBM集成提供非常好的支持。

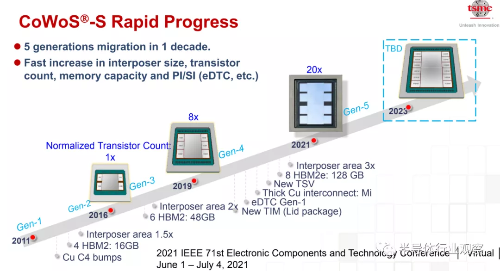

　　如下圖所示，到2023年，公司將推出第五代的CoWoS-S技術。從相關規格可以看到，這個技術的每項參數都是在迅速增長。

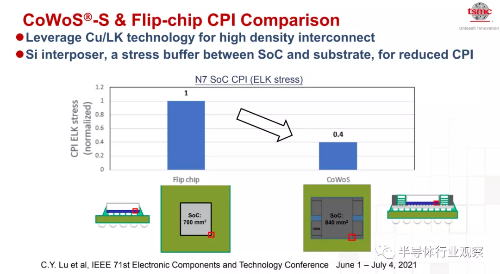

　　在與 Flip-chip 技術相比時，CoWoS-S的優勢也是明顯。

　　在面向HPC的應用方面，CoWoS解決方案也表現尤其出色。

　　余振華接著說，基于以上封裝，并采用了chiplet集成之后，能夠大幅降低系統的成本。

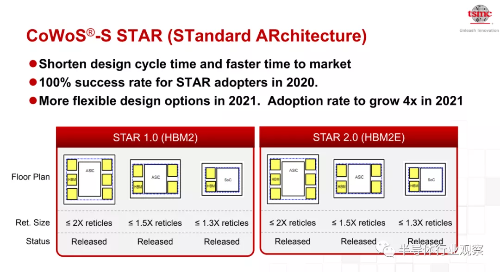

　　CoWoS-S STAR則是臺積電封裝寶庫里面的另一武器。如圖所示，這個封裝技術能夠縮短設計時間，加速客戶產品上市。這是一個在2020年被客戶采用的技術，而到了2021年，臺積電則能為客戶提供更多選擇。

　　據半導體行業觀察之前的報道，這個設計的實現是將單個 SoC 與多個高帶寬存儲器 （HBM） die堆棧集成。邏輯芯片和 HBM2E（第二代）堆棧之間的數據總線寬度非常大，即 1024 位。

　　通過 RDL 將 HBM堆棧連接到 SoC 的路由和信號完整性挑戰是相當大的。TSMC 正在為系統公司提供多種標準 CoWoS-S 設計配置，以加快工程開發和電氣分析進度。下圖說明了一些不同的 CoWoS-S 選項，范圍從 2 到 6 個 HBM2E 堆棧。

　　面向異構集成，臺積電則提供了CoWoS-L封裝技術。

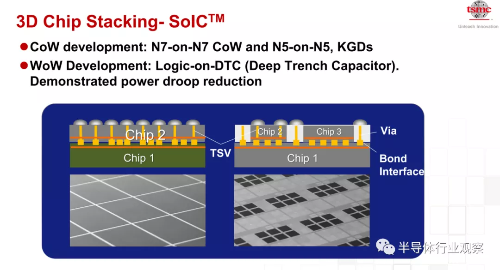

　　在介紹完2.5D之后，余振華接著介紹臺積電的3D芯片堆?！猄oIC。

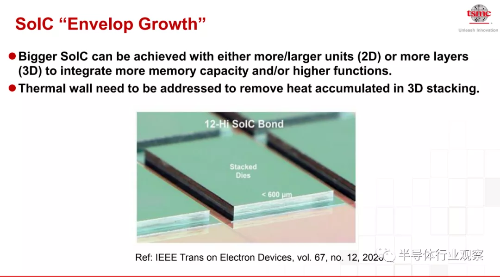

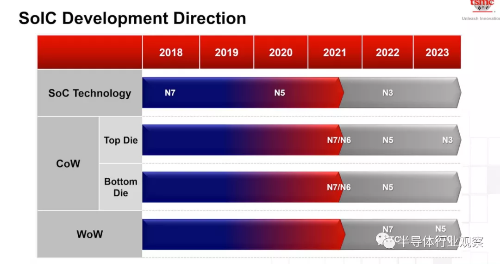

　　如下圖所示，余振華披露了臺積電SoIC的研發方向。

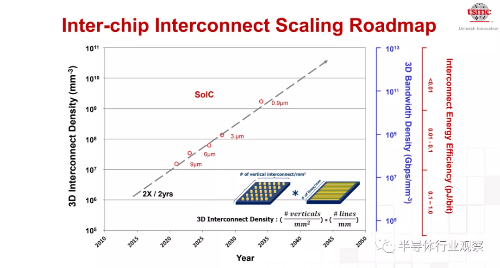

　　同時，余振華還透露了臺積電Inter-chip互聯的路線圖。

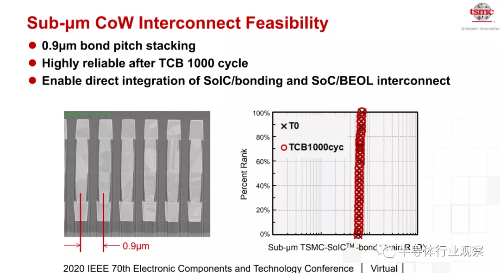

　　當中包括了亞微米的CoW互聯。

　　在介紹完了一些之前其實也披露了不少的封裝技術外，余振華還介紹了臺積電的全新異構集成技術。

　　在介紹完了一些之前其實也披露了不少的封裝技術外，余振華還介紹了臺積電的全新異構集成技術。當中包括了先進的熱解決方案和硅光集成。

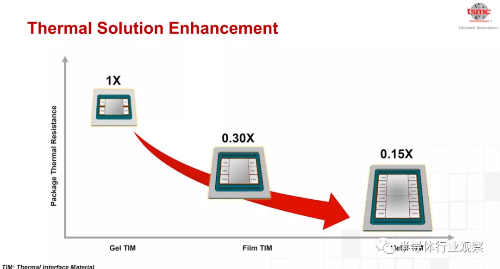

　　首先看熱解決方面，如上圖所示，據半導體行業觀察之前報道，熱界面材料 （hermal interface material：TIM） 薄膜通常包含在高級封裝中，以幫助降低從有源die到周圍環境的總熱阻。（對于非常高功率的器件，通常應用兩層 TIM 材料層——die和封裝蓋之間的內層以及封裝和散熱器之間的一層。）

　　對應于更大封裝配置的功耗增加，臺積電先進封裝研發團隊正在尋求新的內部 TIM 材料選項。

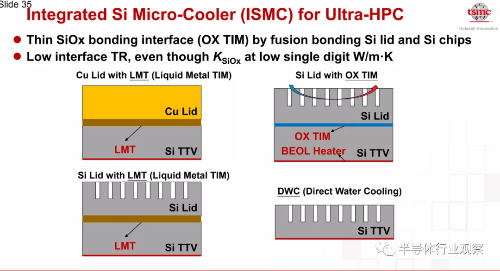

　　而面向Ultra-HPC，臺積電則提供了Integrated Si Micro-Cooler （ISMC）選項。

　　具體的散熱性能benchmark，則如下圖所示：

　　余振華接著說，如下圖所示，市場對SiPh有很迫切的需求。

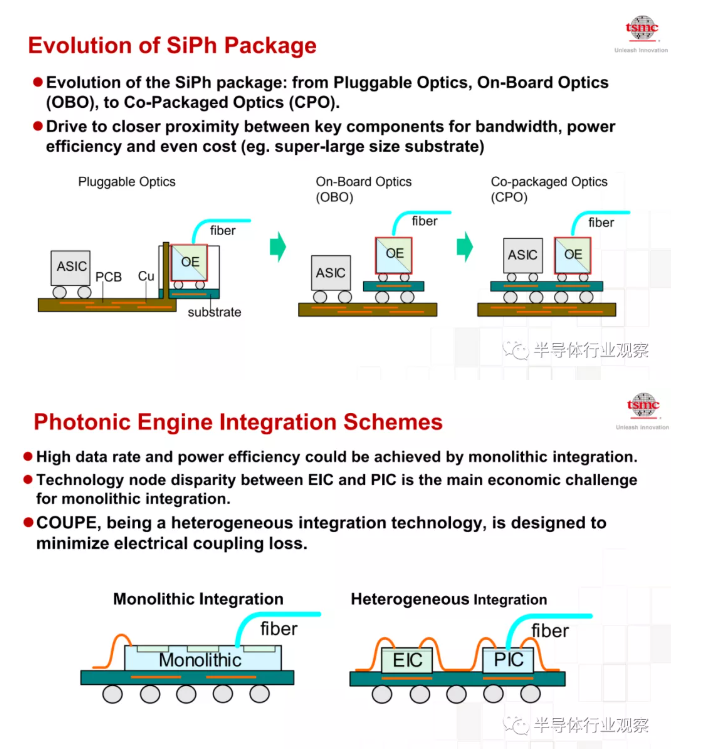

　　而SiPh的封裝也在演變。

　　其中，異構集成技術COUPE，則成為當中的一個選擇。如下圖所示，這個技術在多方面都有領先的表現。

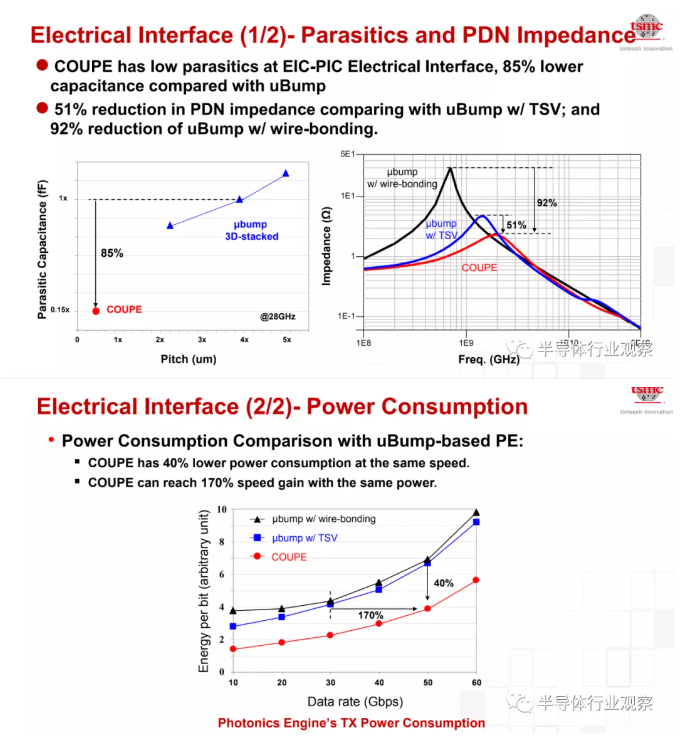

　　首先在電氣接口方面：

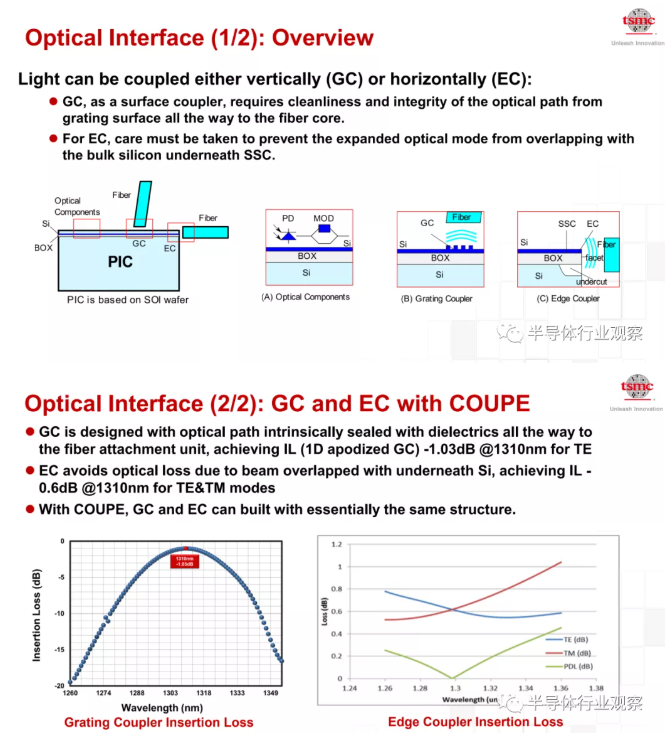

　　再看光接口方面：

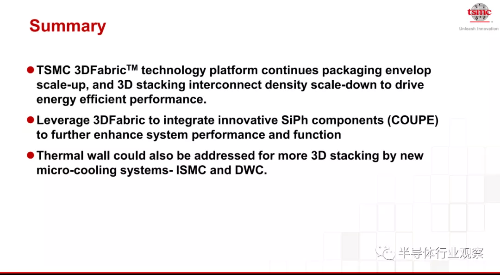

　　余振華最后總結道，包括3D Fabric在內的臺積電封裝技術將在未來發揮重要作用。
