??? 摘 要:? 結合自適應模糊算法和B樣條算法的優點，構造出模糊B樣條混合算法作為神經網絡的學習算法,對變壓器超高頻局部放電" title="局部放電">局部放電進行了模式識別。實驗表明, 模糊B樣條神經網絡既解決了BP神經網絡對初始權值敏感和容易局部收斂的問題,又提高了模糊B樣條神經網絡的收斂速度、穩定性和求解質量。
??? 關鍵詞: 變壓器? 超高頻局部放電? B樣條函數
?
??? 變壓器局部放電既是設備絕緣劣化的征兆,又是造成絕緣劣化的重要原因。局部放電檢測能比較靈敏地反映出設備的早期故障,因此對于電力設備的安全穩定運行具有重要意義。局部放電超高頻檢測技術通過接收變壓器內部局部放電發射的超高頻電磁波，來實現局部放電的檢測和定位，通過對變壓器超高頻局部放電自動識別系統所得的放電譜圖進行模式識別,可以區分出不同類型的絕緣內部缺陷[1]。由于變化率與電阻之間的關系復雜,難以用精確的數學模型表達,本文結合神經網絡算法和模糊算法的優點,構造了一種基于B樣條的模糊神經網絡" title="模糊神經網絡">模糊神經網絡學習算法,并將其應用于變壓器超高頻局部放電的模式識別中,取得了較好的效果。
1 局部放電信號測量

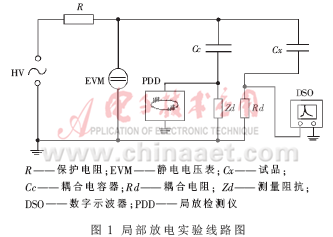

??? 局部放電信號的脈沖持續時間一般介于幾十到幾百納秒之間，其頻帶可達數GHz[3]，如僅考慮幾百kHz到幾MHz的頻率分量，顯然不能全面地反映局部放電的本質特征。采用超寬帶" title="超寬帶">超寬帶測量方法恰好可以彌補這一缺點。但超寬帶測量很難獲得放電頻率、放電出現的相位等信息，然而這些信息對于局部放電分析是很重要的。窄帶測量和超寬帶測量各有優缺點，同時進行窄帶和超寬帶測量可以互相補充，更有助于對局部放電信號的檢測和識別。實驗線路圖如圖1所示，通過數字示波器和局放檢測儀記錄局部放電信號的脈沖波形及其統計特性，同時進行窄帶和超寬帶測量。
?
??? 這里選用水電阻作為保護電阻。它在樣品突然被擊穿時起限流作用，保護實驗設備，也有助于抑制來自電源側的干擾。水電阻阻值的選取必須合適，過大可能影響樣品上的電壓，過小則起不到保護作用。信號直接從樣品的接地端獲取，可以減小信號在傳播過程中的衰減。
1.1 特征參數" title="特征參數">特征參數選擇的數學描述及評價指標
??? 特征參數的選擇就是在已有的N個特征參數xi(i=1,2,∧,N)中挑選出n個特征參數xk(k=1,2,∧,n,n
??? 對于特征參數的選擇，需要有判斷評價的標準，即特征參數的評價指標。常用的評價指標包括[3]：
??? (1)靈敏度 用來反映特征參數X對模式Y(jié)變化的敏感程度。通常選用靈敏度較高的特征參數作為模式識別的特征參數，即當放電模式發生變化時，能夠引起特征參數較大的變化。
??? (2)穩定性? 指特征參數受測試條件（如采樣頻率、采樣長度、信噪比、測試儀器的靈敏度等）和放電強弱等因素影響的大小。一般情況下宜選取穩定性高的特征參數。
??? (3)測試量和計算量? 較小的測試量和計算量有助于降低監測費用和有利于對運行設備實現在線監測。
??? (4)識別率? 特征參數對模式的識別概率。識別率反映了在采用該特征參數的情況下，模式之間的可分性，因此識別率越大，其性能參數越好。
??? 對于模式識別問題，在這四項特征參數評價指標中，對(2)和(3)兩項一般沒有較統一的要求，常需結合具體的問題、試驗或監測的情況，并綜合多方面的因素后加以選擇；第(4)項最能反映特征參數的性能，但它是建立在對大量故障模式數據統計分析的基礎上，往往不易求得；第(1)項與故障模式分類之間有著非常密切的關系，直接關系到診斷或識別的成敗，因此常認為屬于最基本、最重要的指標。利用B樣條模糊神經網絡進行特征選擇時主要以特征參數的靈敏度作為其評價指標。
1.2 局部放電特征的提取
??? 變壓器絕緣結構中發生的局部放電類型主要有五種[4]:油中尖板放電(Ａ)、紙或紙板內部放電(Ｂ)、油中氣泡放電(Ｃ)、紙或紙板沿面放電(Ｄ)和懸浮放電(Ｅ)。局部放電具有明顯的隨機性,對100個工頻周期的超高頻放電信號進行統計,可以得到局部放電的各種分布譜圖,包括Hqmax(φ)、Hqn(φ)、Hn(φ)、H(q)、H(p)等，它們能全面地描述局部放電的特征,可用于區分不同類型的局部放電。模式識別結果的正確與否關鍵在于放電信號特征的提取。通常采用上述五種分布譜圖的統計算子作為神經網絡的輸入量,包括偏斜度Sk、突出度Ku、局部峰個數Pe、放電不對稱度Q、相位不對稱度φ、互相關因子cc和相位中值Mn等共37個特征量,進行放電類型的自動識別。
2 基于自適應模糊B樣條的神經網絡
??? 為了定義Ｂ樣條函數構成的基函數系，首先需要對輸入空間進行分割。設輸入向量為X=[x1,x2,…xn]T,且ｘi∈Ii,Ii為一有限區間,定義為:
?????
??? 其中，λi,j稱為xi的第ｊ個內節點。這樣區間Ii就被xi的內節點劃分為mi+1個子區間:
???
??? Ｂ樣條基函數
λj上的ｋ階基函數,這里ｄ為擴展系數。若節點重合,則
否則,它用如下遞階關系進行計算。
???
??? 圖2畫出了當ｄ=2,ｋ=1、2、3,ｊ=8時,
在區間[0,12]上的圖形。可以看出當ｋ=2、3時,的形狀類似于模糊隸屬函數" title="隸屬函數">隸屬函數,可以利用它們做隸屬函數。由于k=3時最大，為0.75,所以在利用它為隸屬函數時需乘以系數4/3使其值域?yàn)閇0,1]。
?
3 模糊Ｂ樣條基函數神經網絡分類器模型
3.1 模糊Ｂ樣條基函數神經網絡分類器
?? ?模糊Ｂ樣條基函數神經網絡分類器如圖3所示。
?
??? 網絡共分為四層:第Ⅰ層為輸入層,將特征向量{ｘ1,ｘ2,…,ｘｎ}引入網絡;第Ⅱ?qū)訛槟：瘜?完成輸入特征向量的模糊化,采用的隸屬函數為Ｂ樣條函數, 網絡中Ⅰ、Ⅱ?qū)訉?duì)應于模糊控制規則的前提IF-PART部分;第Ⅲ層為模糊推理層,目的是對模糊化后的特征向量進行綜合處理,“∏”表示模糊AND操作,用“*”乘積操作代替取小運算;第Ⅳ層為輸出層,對應于去模糊化操作,對應于規則的結論“THEN-PART”部分，輸出節點表示分類的序號。網絡的輸入輸出關系如下:
??? 第Ⅰ層,輸入節點:特征向量的各分量輸出節點:
=xi(10)， 其中:ｉ=1,2,…,ｎ;

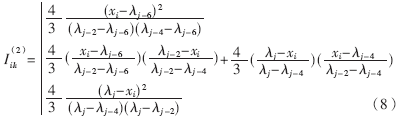

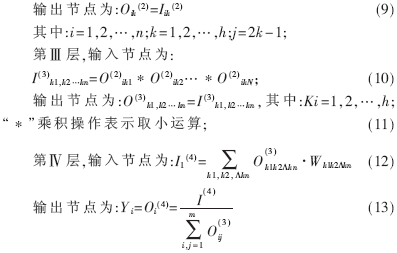

??? 第Ⅱ?qū)?采用ｋ=3,ｄ=2時的Ｂ樣條函數作為隸屬函數對輸入進行模糊化處理,則輸入節點為:
???
???
其中,W12ｎ表示網絡的聯接權值;Y表示網絡的輸出;I=1,2,…,ｍ;ｍ為分類的類別數。
3.2 網絡學習算法
??? 網絡的訓練學習采用監督學習算法中的反向誤差傳播算法(即BP算法)。定義網絡的學習誤差函數為:
???

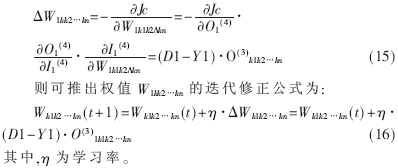

其中,D表示網絡的期望輸出,Y表示網絡的實際輸出,T表示轉置。那么W1kk2…kn的修正量為:
4 BP、模糊神經、B樣條模糊神經網絡對超高頻局部放電的模式識別及評價
??? 選取合適的訓練樣本集對提高網絡的識別能力十分重要。一定要合理挑選樣本,以使訓練樣本能涵蓋全部樣本的變化范圍,這樣經訓練的神經網絡可以達到較高的識別率。為此,每種放電模型都有五個以上的樣品,這些樣品的材料和結構完全相同,但尺寸等方面有一定差別;而且對同一個樣品,在相同條件下采集多個樣本,以確保實驗結果具有良好的統計性和可重復性。最后,將多個五種放電模型的局部放電測量結果隨機地分成兩組,一組樣本集用于神經網絡的學習,另一組樣本集不經過網絡學習環節,直接用于神經網絡識別,以判斷網絡的學習效果及推廣能力。利用學習樣本集分別用BP算法、模糊算法和B樣條混合算法訓練神經網絡,典型的神經網絡輸出誤差變化關系如圖4所示?？梢钥闯?要達到同樣的誤差精度（0.0001）,BP網絡、模糊神經算法和B樣條神經網絡需要的迭代次數分別為24141、2716和1685次,可見B樣條模糊神經網絡較BP神經網絡和模糊算法而言,在全局優化意義上能更加穩定快速地收斂。利用測試樣本集分別對BP、模糊神經算法和B樣條網絡進行測試,識別結果如表1所示。
?
?
??? 從表1的識別結果可以看出,BP神經網絡的識別能力較模糊算法和B樣條神經網絡低;同時也表明當考慮各種隨機因素(電極尺寸、外施電壓及各種環境因素)的影響時,BP神經網絡的推廣能力和穩定性較差;更有甚者,當參數選取不當時很容易陷入局部極小點,無法完成識別任務。模糊算法的收斂速度快,訓練誤差小,較BP算法的性能有很大提高,但通過多次實驗發現,單獨的模糊算法對于找出全局最優解缺乏保證,也就是說其局部峰值的搜尋能力不強,體現在訓練后期時常出現振蕩。而B樣條混合算法綜合了兩種算法的優點,其收斂速度、訓練誤差精度和訓練時收斂的可靠性都比前兩種算法有較大的提高。B樣條模糊神經網絡具有較高的識別率和較強的推廣能力,受各種隨機因素的影響較小,應用范圍廣泛。
參考文獻
1 Gulski E, Krivda A. Neural Networks as a Tool for Recognition of Partial Discharges[J].IEEE Trans. On Electrical Insulation, 1993;28(6):984～1001
2 Xin Yao. Evolving Artificial Neural Networks. Proceedings of?the IEEE, 1999;87(9):1423～1447
3 Beyer H G, Deb K. On Self-adaptive Features in Real Parameter Revolutionary Algorithms[J]. IEEE Trans. On Evolutionary Computation, 2001;5(3):250～270
4 王國利,郝艷捧,李彥明. 電力變壓器典型局放模型放電脈沖的特性研究[J]. 高電壓技術,2001;27(2):58
